双金属温度计
- 产品品牌中南
- 产品型号
- 产品描述
...
双金属温度计适用于中低温现场检测，可直接测量液体、气体和蒸汽的温度，具有无汞害、指示清晰，坚固、耐振。仪表全部采用不锈钢材料，具有良好的防水、耐腐性能。广泛应用于石油、化工、冶金、纺织、食品等工业。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。
双金属温度计特点
现场显示温度，直观方便
安全可靠，使用寿命长
多种结构形式，可满足不同要求
双金属温度计工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
双金属温度计主要技术参数
产品执行标准：JB/T8803-1998；GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0％
回差：双金属温度计回差应不大于基本误差限的绝对值。
重复性：温度计重复性极限范围切应不大于基本误差限绝对值的1／2。
双金属温度计测温范围
|
测温范围℃ |
适应范围 |
|
|
工业、商业 |
实验室、小型 |
|
|
-80-+40 |
√ |
√ |
|
-40-+80 |
√ |
√ |
|
0-50 |
√ |
√ |
|
0-100 |
√ |
√ |
|
0-150 |
√ |
√ |
|
0-200 |
√ |
√ |
|
0-300 |
√ |
√ |
|
0-400 |
√ |
√ |
|
0-500 |
√ |
√ |
双金属温度计正常工作大气条件
|
工作场所 |
温度 ℃ |
相对温度 ％ |
|
掩蔽场所 |
-25-+25 |
5-100 |
|
户外场所 |
-40-+85 |
5-100 |

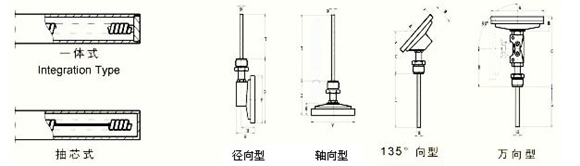

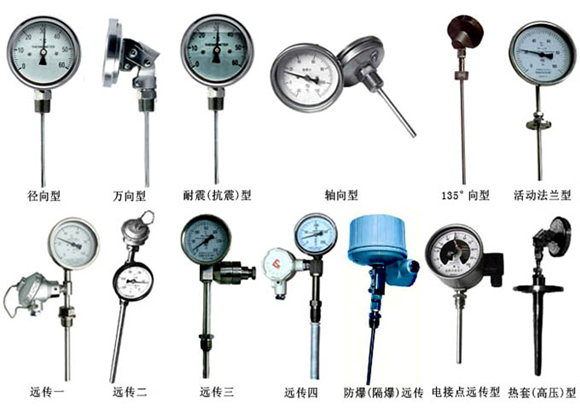

双金属温度计测量端形式
外形尺寸
|
形式 |
A |
B |
C |
E |
L |
D |
|
轴向型 |
65 |
23 |
73 |
- |
75 100 150 200 300 400 500 750 1000 |
Φ6 Φ8 Φ10 |
|
105 |
23 |
73 |
- |
|||
|
155 |
23 |
73 |
- |
|||
|
径向型 |
65 |
50 |
110 |
34 |
||
|
105 |
50 |
110 |
34 |
|||
|
155 |
50 |
110 |
34 |
|||
|
135°向型 |
105 |
23 |
85 |
- |
||
|
155 |
23 |
85 |
- |
|||
|
万向型 |
105 |
23 |
178 |
120 |
||
|
155 |
23 |
178 |
120 |
命名方式
|
型号 |
说明 |
||||||||
|
W |
代号 |
温度仪表 |
|||||||
|
|
S |
|
金属膨胀式 |
||||||
|
|
S |
|
感温元件双金属片 |
||||||
|
|
X |
|
电接点结构 |
||||||
|
|
3 |
表壳公称直径 |
60 |
||||||
|
|
4 |
100 |
|||||||
|
|
5 |
150 |
|||||||
|
|
0 |
位置特征 |
轴向(直型) |
||||||
|
|
1 |
径向(角型) |
|||||||
|
|
2 |
135°向(钝角型) |
|||||||
|
|
8 |
万向(可调角型) |
|||||||
|
|
0 |
安装固定形式 |
无固定装置 |
||||||
|
|
1 |
可动外螺纹 |
|||||||
|
|
2 |
可动内螺纹 |
|||||||
|
|
3 |
固定螺纹 |
|||||||
|
|
4 |
固定法兰 |
|||||||
|
|
5 |
卡套螺纹 |
|||||||
|
|
6 |
卡套法兰 |
|||||||
|
|
无 |
防护形式 |
普通型 |
||||||
|
|
W |
防护型 |
|||||||
|
|
F |
防腐型 |
|||||||
|
|
M |
电接点位式调节 |
上下限 |
||||||
|
|
W |
双上限 |
|||||||
|
|
F |
双下限 |
|||||||
|
|
B |
隔爆式 |
隔爆式双金属 |
||||||
